Диагностика аккумуляторов Makita LXT

Данный модуль при работе с серией LXT имеет функционал соответствующий возможностям проекта Open battery information c дополнительной возможностью подключения через WEB интерфейс.

1. Подключение и настройка

1.1. Аппаратное подключение

  1. Подключите диагностическое устройство к аккумулятору Makita через специальный разъем
  2. Подключите устройство к компьютеру через диагностический USB-порт
  3. Включите прибор нажав кнопку включения
  4. Воспользуйтесь программой open battery information
  5. После завершения работы нажмите кнопку включения 2 раза для выключения устройства

Внимание! Не подключайте устройство к аккумулятору при включенном питании устройства!

1.2. Настройка Wi-Fi

Устройство автоматически создает защищенную точку доступа Wi-Fi со следующими параметрами:

SSID: Makita

Пароль: 12345678

IP-адрес: 192.168.4.1

После подключения к "Makita", если не открылся Captive Portal, откройте браузер и перейдите по адресу http://192.168.4.1

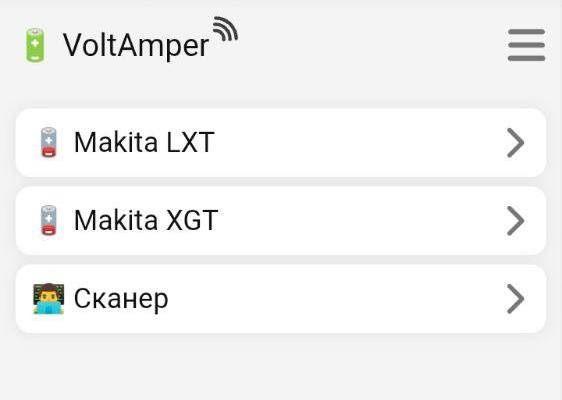

Экран входа
Рис. 1 - Стартовый экран веб-интерфейса

Далее выберите пункт Makita LXT

2. Работа с веб-интерфейсом

2.1. Чтение данных

Для получения информации об аккумуляторе выполните следующие действия:

  1. В разделе "📚 Чтение данных" нажмите кнопку "Модель" (рис. 2)

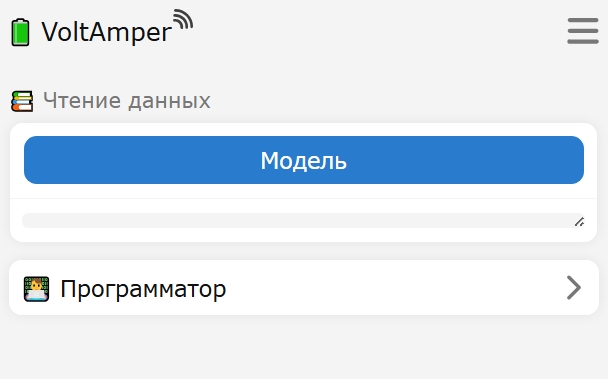

    2. Экран входа
    Рис. 2 - Стартовый экран веб-интерфейса
  2. Дождитесь определения модели аккумулятора
  3. После успешного определения нажмите кнопку "Данные" или "Инфо"
  4. Ожидайте завершения сбора данных

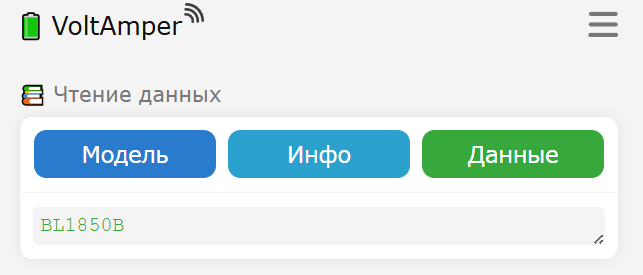

Определение модели
Рис. 2.1 - Определение модели аккумулятора

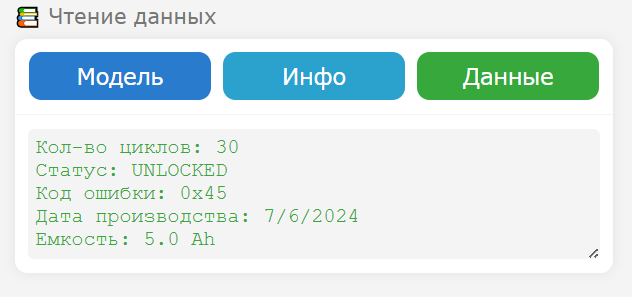

Вывод данных аккумулятора
Рис. 2.2 - Пример вывода информации о аккумуляторе

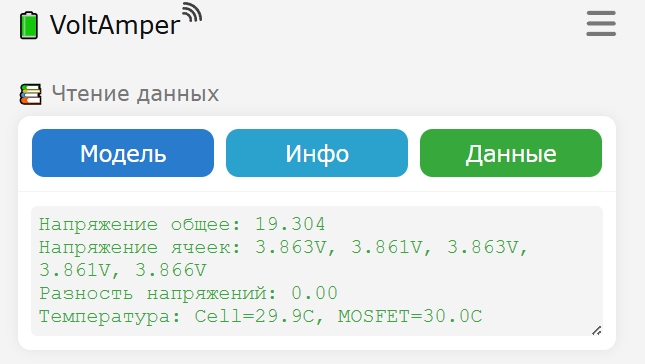

Вывод данных аккумулятора
Рис. 2.3 - Пример вывода данных аккумулятора

Если нет ошибок то в логе отображаются следующие параметры:

  • Напряжение: общее и по каждой ячейке (5 ячеек)
  • Разница напряжений: между максимальной и минимальной ячейкой
  • Температура: элементов и силовых транзисторов

2.2. Управление светодиодами

После успешного определения модели аккумулятора станет доступен раздел "💡 Светодиоды":

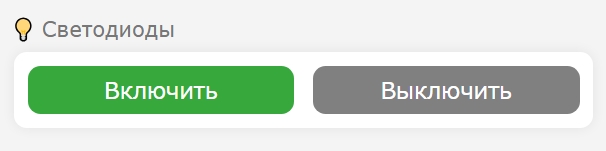

Управление светодиодами
Рис. 2.3 - Панель управления светодиодами
  1. Нажмите "Включить" для активации всех светодиодов аккумулятора
  2. Нажмите "Выключить" для деактивации светодиодов

Некоторые модели аккумуляторов могут не поддерживать эту функцию!

2.3. Сброс ошибок

В разделе "▶️ Сброс данных" доступны функции обслуживания:

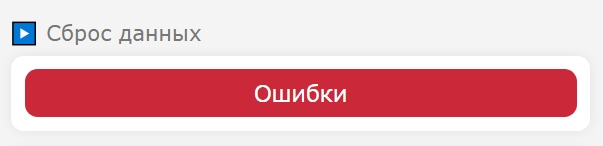

Раздел сброса ошибок
Рис. 2.4 - Панель сброса ошибок
  1. Нажмите "Ошибки" для сброса ошибок аккумулятора
  2. Дождитесь подтверждения операции

Некоторые модели аккумуляторов могут не поддерживать эту функцию!

Внимание! Сброс ошибок через WEB интерфейс выполняется только при наличии лицензионного ключа!

3. Устранение неисправностей

Важно: Инструкция по обновлению прошивки - следуйте этой инструкции для правильного обновления прошивки вашего устройства.

Перед устранением неисправностей убедитесь, что:

  • Аккумулятор устройства заряжен
  • Подключение к аккумулятору Makita выполнено правильно
  • Вы используете совместимую модель аккумулятора Makita

Распространенные проблемы и решения

Проблема Возможная причина Решение
Поддерживает не все платы BMS Данный модуль имеет функционал соответствующий возможностям проекта open-battery-information Ждать новых релизов
Устройство не включается Разряжен встроенный аккумулятор Подключите зарядное устройство к порту USB-C и зарядите аккумулятор
Не определяется точка доступа Wi-Fi "Makita" Устройство выключено или Wi-Fi модуль не работает Убедитесь, что устройство включено. Перезагрузите устройство кнопкой питания
Не удается подключиться к точке доступа Неверный пароль или проблемы с подключением Используйте пароль: 12345678. Перезагрузите Wi-Fi на устройстве. Попробуйте подключиться к устройству без подключенного аккумулятора.
Веб-интерфейс не открывается по адресу 192.168.4.1 Проблемы с сетью или браузером Попробуйте другой браузер. Очистите кеш браузера. Проверьте подключение к сети "Makita". Отключите передачу данных в режиме мобильный интернет
Не определяется модель аккумулятора Неисправность аккумулятора или неправильное подключение Проверьте подключение к аккумулятору. Очистите контакты разъема аккумулятора. Попробуйте другой аккумулятор. Убедитесь, что аккумулятор не полностью разряжен. Воспользуйтесь программой open-battery-information.
Ошибки при чтении данных аккумулятора Проблемы связи с контроллером аккумулятора Переподключите аккумулятор. Перезагрузите диагностическое устройство. Проверьте контакты подключения
Не работает сброс ошибок Отсутствует лицензионный ключ или проблемы с аккумулятором Проверьте ввод лицензионного ключа в разделе "Программатор". Убедитесь, что ключ активирован
Устройство быстро разряжается Проблемы с аккумулятором устройства или фоновые процессы Выключайте устройство после использования. Проверьте состояние встроенного аккумулятора
Не горят светодиоды на аккумуляторе при управлении Аккумулятор не поддерживает эту функцию. Проверьте совместимость модели аккумулятора.

Дополнительные рекомендации:

  • Храните устройство в сухом месте при температуре от 0°C до 40°C
  • Избегайте механических повреждений и попадания влаги
  • При длительном хранении заряжайте устройство не реже одного раза в 3 месяца

Если проблемы сохраняются:

Обратитесь в техническую поддержку по адресу: nikelectronics78@gmail.com. Укажите модель вашего устройства, версию прошивки и подробное описание проблемы.
