Диагностика аккумуляторов c Light version LIGHT
Light версия - упрощенная версия диагностического модуля без встроенного аккумулятора.
1. Особенности Light версии
Light версия диагностического модуля отличается от стандартной версии следующими особенностями:
- Отсутствие встроенного аккумулятора - устройство питается от внешнего источника (телефон или другой источник) питания через USB кабель
- NFC метка для подключения к Wi-Fi - быстрое подключение смартфона к точке доступа устройства
- Компактный размер - меньшие габариты и вес
- Полный функционал диагностики - все возможности чтения данных и управления сохранены

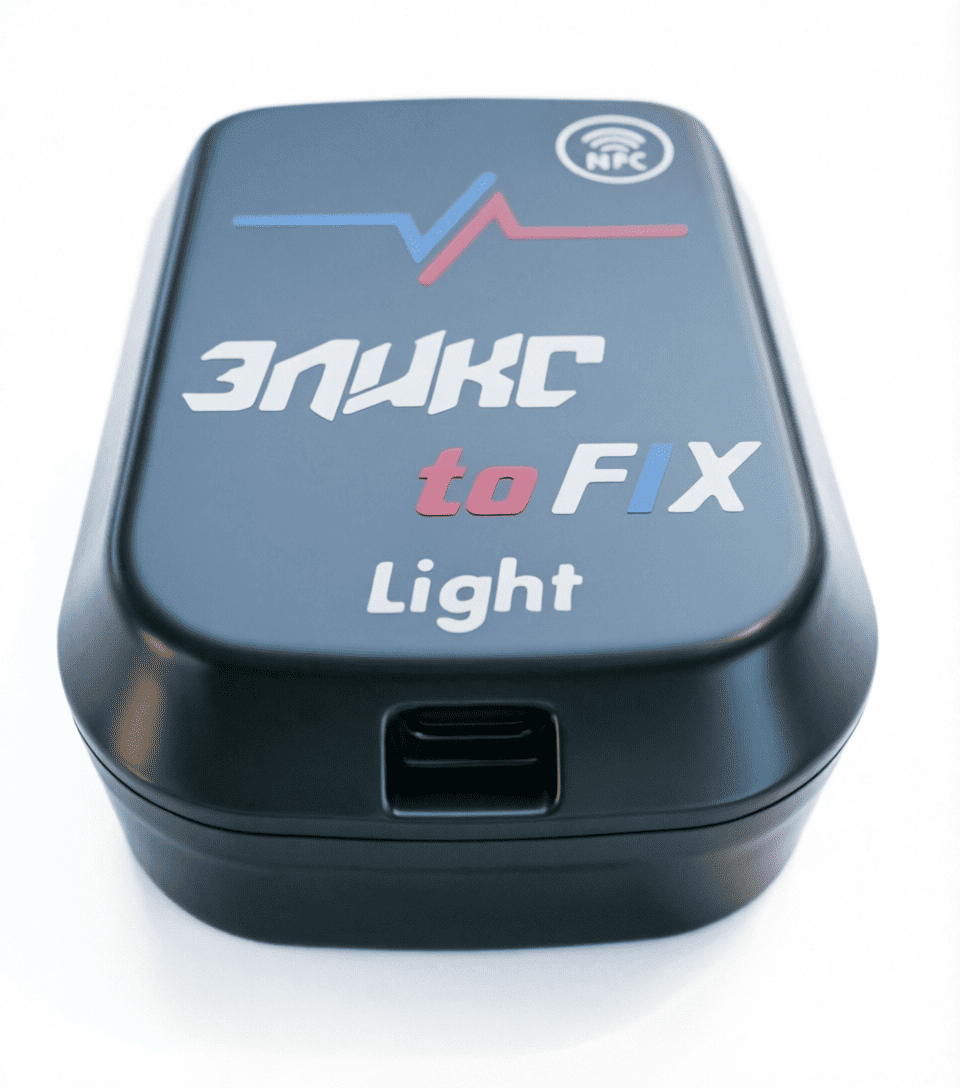

Рис. 1.1 - Диагностический модуль LXT Light
Важно! Для работы устройства необходимо подать питание через USB порт.
2. Питание устройства
2.1. Питание через USB
Питание устройства осуществляется через USB кабель:
- Подключите USB кабель к порту питания на устройстве
- Подключите второй конец к источнику питания (5V, минимум 500 mA) или к телефону.
- Если подключили к телефону, в всплывающем окне выберите "Передача файла" чтобы пошло питание на прибор.

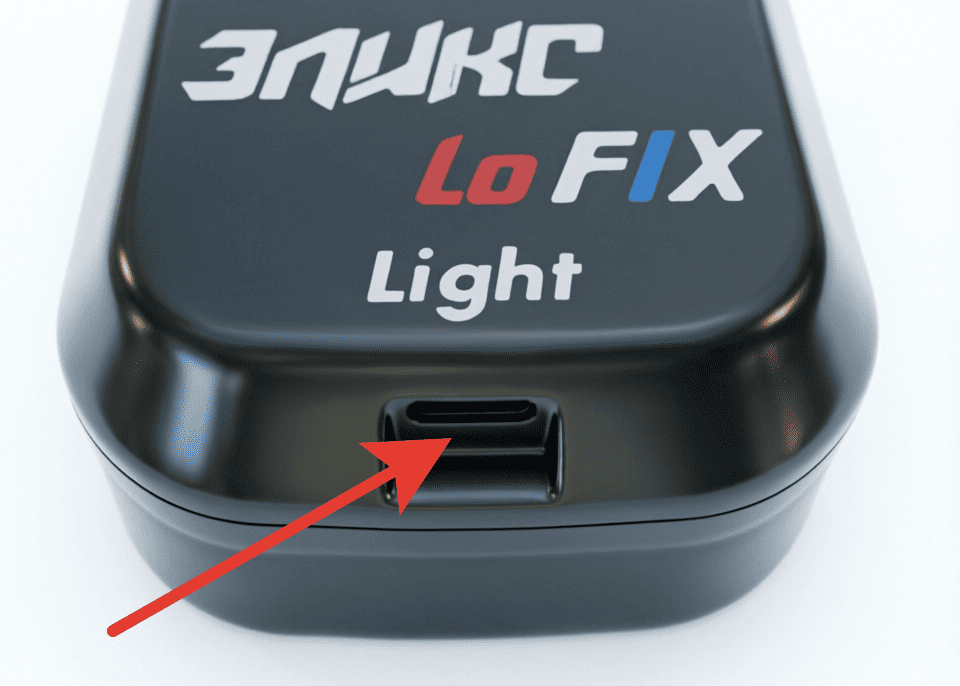

Рис. 2.1 - Подключение USB питания
Внимание!
- Используйте только качественные USB кабели и зарядные устройства
- Минимальные требования: 5V, 500 mA
- Не используйте кабели с поврежденной изоляцией
3. Подключение через NFC
3.1. Использование NFC метки
Для быстрого подключения к точке доступа Wi-Fi устройства используйте NFC метку:
- Включите NFC на вашем смартфоне
- Поднесите смартфон к NFC метке на устройстве
- Нажмите на уведомление о подключении к сети Wi-Fi
- Дождитесь подключения к точке доступа "Makita"
- Captive portal откроется автоматически
- Если Captive portal не откроется автоматически, перейдите в браузере по адресу http://192.168.4.1

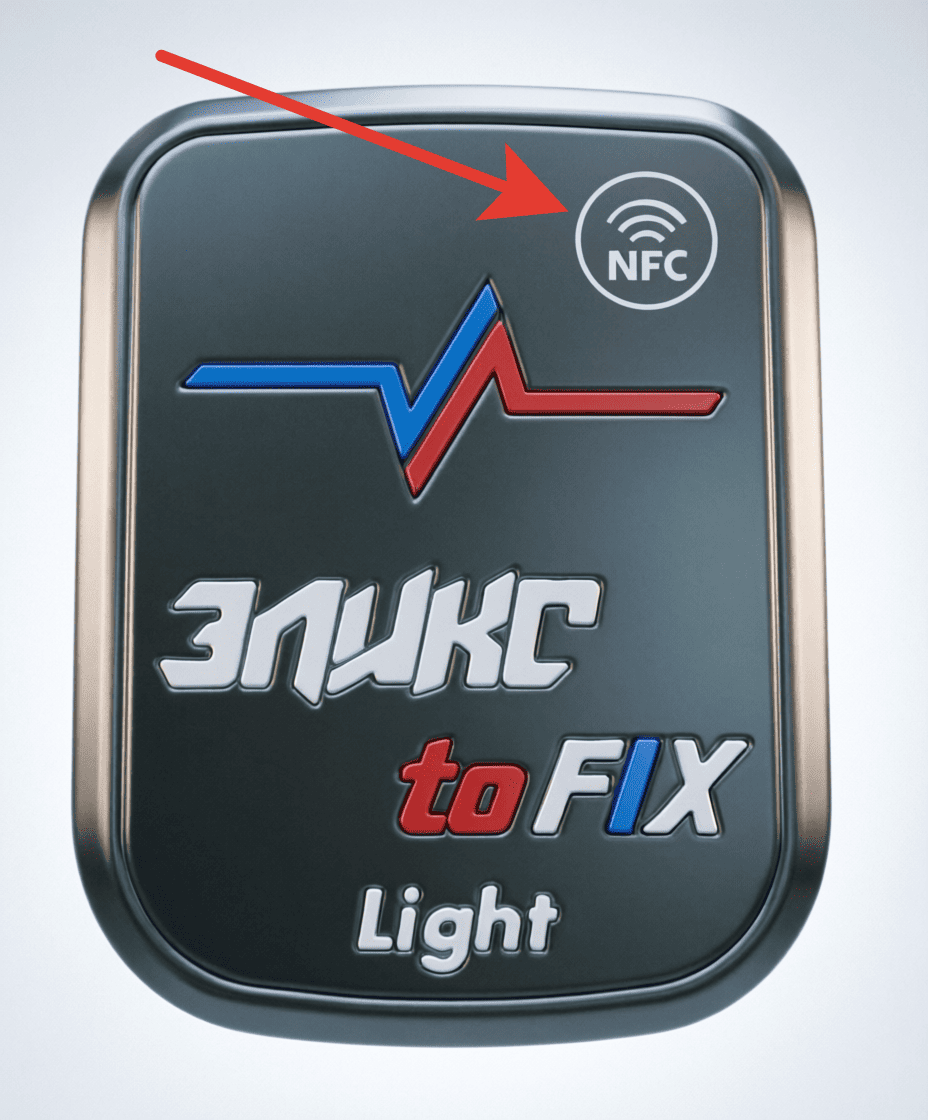

Рис. 3.1 - Подключение смартфона через NFC метку
Если NFC не сработал:
- Убедитесь, что NFC включен на вашем смартфоне
- Поднесите смартфон ближе к метке (расстояние 1-2 см)
- Попробуйте поднести смартфон другой стороной
3.2. Ручное подключение к Wi-Fi
Если NFC подключение недоступно, подключитесь вручную:
SSID: Makita
Пароль: 12345678
IP-адрес: 192.168.4.1
- Откройте настройки Wi-Fi на вашем устройстве
- Найдите сеть "Makita" и подключитесь к ней
- Введите пароль: 12345678
- Откройте браузер и перейдите по адресу http://192.168.4.1
