Диагностика аккумуляторов Makita XGT XGT
1. Подключение и настройка
1.1. Подключение к аккумулятору

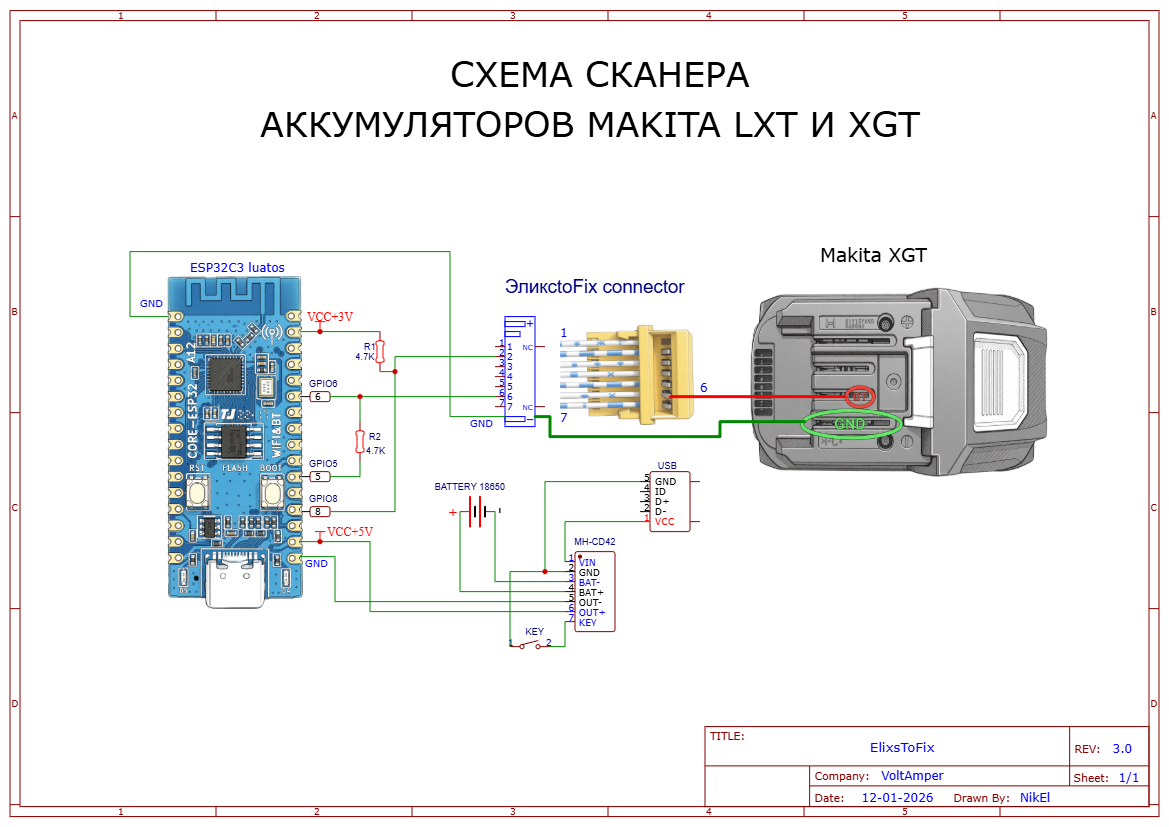

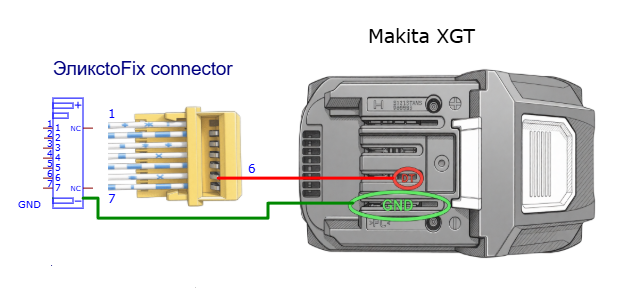

Подключитесь к аккумулятору сгласно схеме изготвив необходимый переходник
или приобретите переходник у нас (переходник в разработке).
Внимание!
- Неправильное подключение может привести к выходу из строя диагностического модуля.
- Работа с высоковольтными аккумуляторами XGT требует особой осторожности.

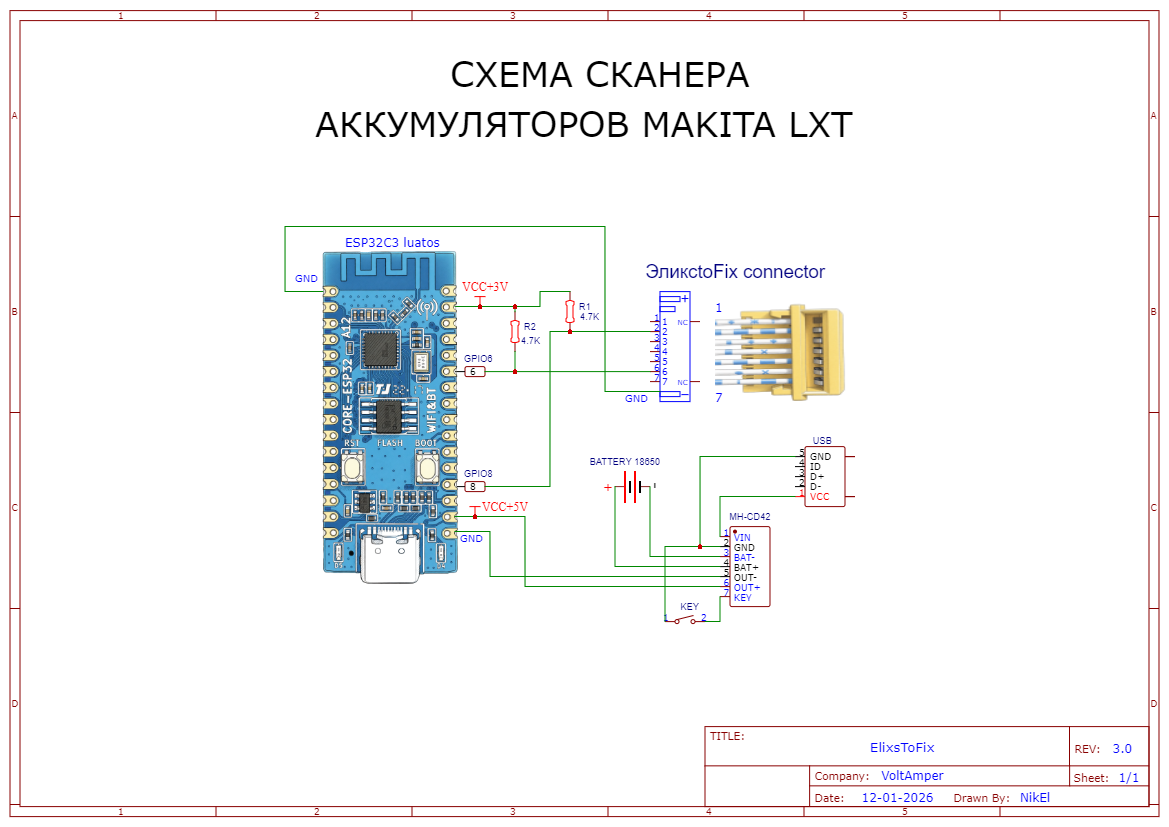

- Если модуль был с прошивкой V2.1 ( схема ), то требуется перепаять резистор R2 согласно схеме.
- Разработчик не несет ответственности за повреждение оборудования или травмы, вызванные неправильным подключением диагностического модуля.
1.2. Настройка Wi-Fi
Устройство автоматически создает защищенную точку доступа Wi-Fi со следующими параметрами:
SSID: Makita
Пароль: 12345678
IP-адрес: 192.168.4.1
После подключения к "Makita", если не открылся Captive Portal, откройте браузер и перейдите по адресу http://192.168.4.1

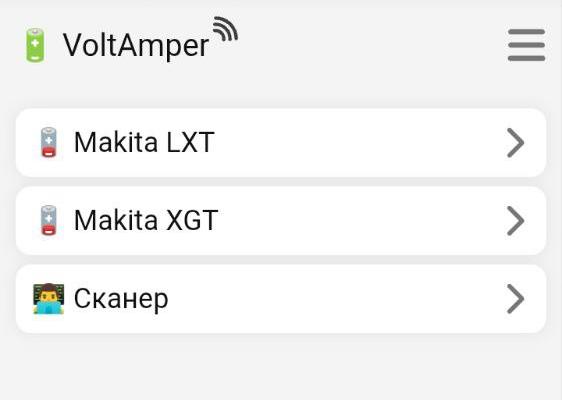

Далее выберите пункт Makita XGT
2. Работа с веб-интерфейсом

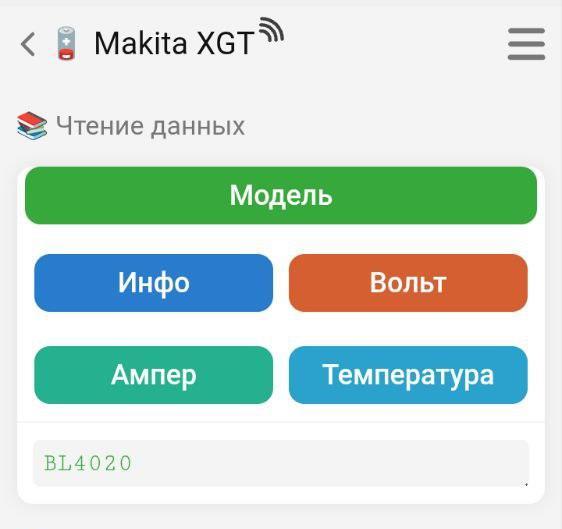

2.1. Чтение модели
Для получения информации об аккумуляторе XGT выполните следующие действия:
- В разделе "📚 Чтение данных XGT" нажмите кнопку "Модель"
- Дождитесь определения модели аккумулятора
- Если модель определилась некорректно, повторите процедуру
Модель часто читается с ошибкой. Работаем над устранением проблемы.
2.2. Чтение информации

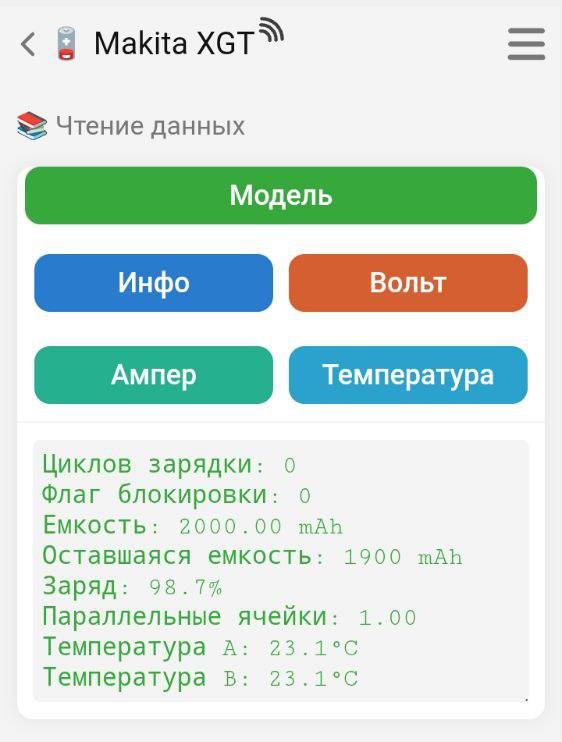

- Нажмите "Инфо" для получения информации о аккумуляторе
- Дождитесь получения данных.
2.3. Напряжение ячеек

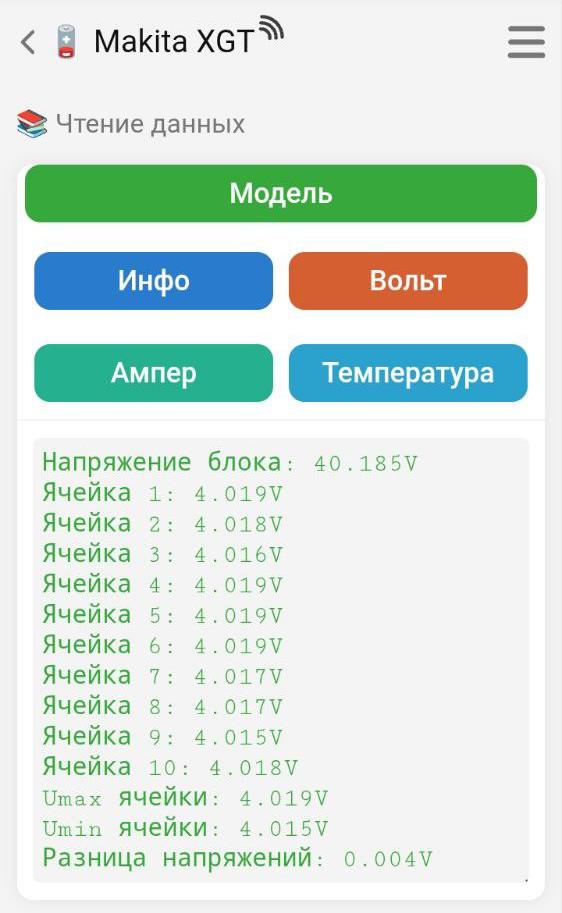

Нажав кнопку"Вольт" прибор выведет вольтаж каждой ячейки
Так же будет доступна информация о напряжении всего аккумуляторного блока, минимальное и максимальное напряжение и разница напряжений.

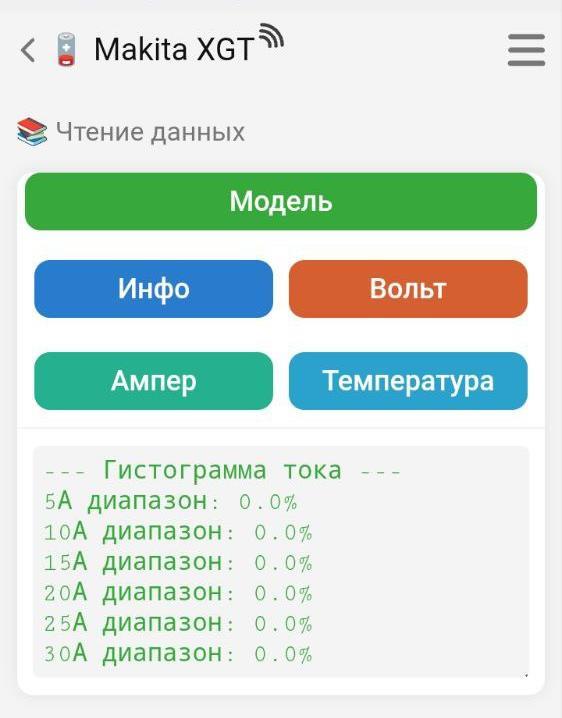

2.4. Гистограмма тока
Нажав кнопку "Ампер" прибор выведет гистограмму тока аккумулятора.
2.5. Гистограмма температуры

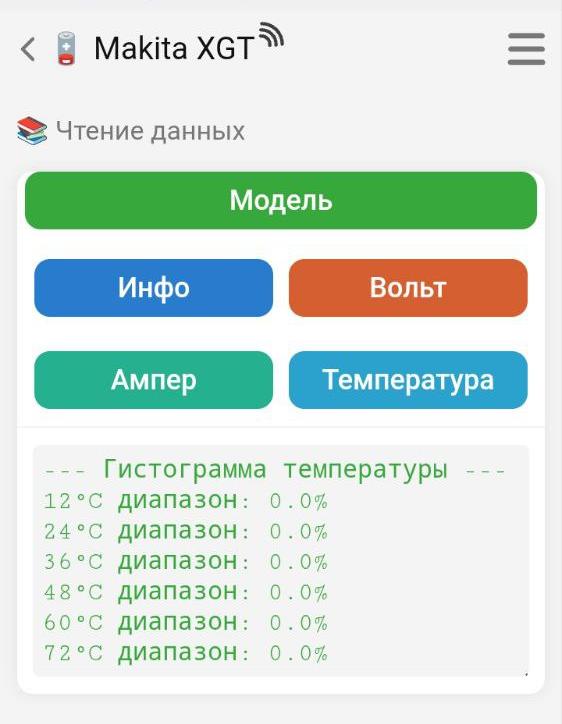

Нажав кнопку "Температура" прибор выведет гистограмму температуры аккумулятора XGT.
3. Сброс данных аккумулятора XGT
Важно: Для выполнения сброса данных аккумулятора XGT требуется наличие лицензионного ключа.
Процедура сброса данных

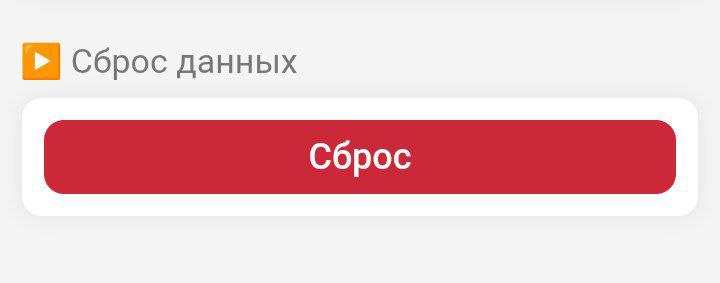

- Нажмите кнопку "Сброс данных" в интерфейсе
- Дождитесь сообщения о сбросе данных
- Проверьте статус ошибок после сброса
4. Устранение неисправностей XGT
Важно: Инструкция по обновлению прошивки XGT - следуйте этой инструкции для правильного обновления прошивки вашего устройства.
Распространенные проблемы и решения для XGT
| Проблема | Возможная причина | Решение |
|---|---|---|
| Устройство не включается | Разряжен встроенный аккумулятор | Подключите зарядное устройство к порту USB-C на 2-3 часа |
| Не определяется точка доступа "Makita" | Устройство выключено или Wi-Fi модуль не работает | Убедитесь, что устройство включено. Удерживайте кнопку питания 10 секунд для перезагрузки |
| Не удается подключиться к точке доступа | Неверный пароль или проблемы с подключением | Используйте пароль: 12345678. Переподключитесь к сети |
| Не определяется модель аккумулятора XGT | Неисправность аккумулятора или неправильное подключение | Проверьте совместимость аккумулятора. Очистите контакты разъема. Попробуйте другой аккумулятор XGT |
| Ошибки при чтении данных | Проблемы связи с BMS XGT | Переподключите аккумулятор. Перезагрузите диагностическое устройство. Проверьте контакты подключения |
| Не работает сброс ошибок | Отсутствует лицензионный ключ XGT | Введите лицензионный ключ в разделе "Сканер XGT" |
| Устройство быстро разряжается | Проблемы с аккумулятором устройства | Выполните полный цикл заряда-разряда. При необходимости замените аккумулятор |
Если проблемы сохраняются:
Обратитесь в техническую поддержку по адресу: nikelectronics78@gmail.com. Укажите модель аккумулятора XGT, версию прошивки и подробное описание проблемы.
