INNOVERT ISD222M21E Modbus RTU

Пошаговая настройка управления частотным преобразователем по протоколу Modbus RTU.
Пуск/стоп, задание частоты и мониторинг через RS-485.

Ключевые параметры

Pb02 — Источник команд2 (RS-485 / Modbus RTU)
Pb01 — Задание частоты5 (RS-485 / Modbus)
Важно: Параметры Pb01 и Pb02 должны быть изменены ДО начала обмена. После изменения сохраните параметры (автоматически при выходе из меню).

Сеть RS-485

PH00 (Скорость)1 → 9600 бод (рекомендовано)
PH01 (Формат данных)3 → 8-N-1 (8 бит, без четности, 1 стоп-бит)
PH02 (Адрес Slave)1…247 (уникальный ID, например 1)
RS+ (A) → Data+ RS- (B) → Data- GND → общий провод

Настройка с панели

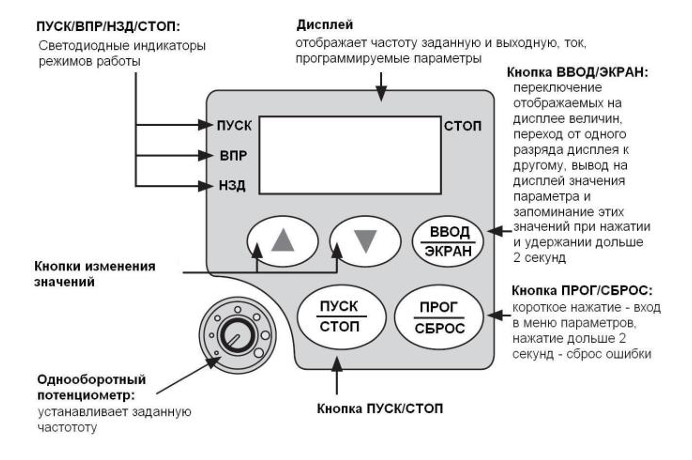

Описание кнопок панели INNOVERT

Описание кнопок и индикаторов панели управления

  • 1 Включите ПЧ. Нажмите ПРОГ до входа в меню параметров.
  • 2 Кнопками ВВОД и ▲/▼ выберите группу Pb.
  • 3 Найдите Pb02 → удерживайте ВВОД → установите 2 → удерживайте ВВОД (источник команд — Modbus).
  • 4 Найдите Pb01 → удерживайте ВВОД → установите 5 → удерживайте ВВОД (задание частоты — Modbus).
  • 5 Выйдите в группу PH и задайте PH00=1 (9600), PH01=3 (8N1), PH02=1 (ваш ID).
  • 6 Нажмите ПРОГ для возврата в основной режим. Готово!

Физическое подключение RS-485 и советы

Клеммы ПЧ

  • RS+ → A (Data+) ведущего
  • RS- → B (Data-) ведущего
  • GND → соединить с GND контроллера

Рекомендации

  • Используйте экранированную витую пару (например, Belden 9841).
  • Подключайте терминальное сопротивление 120 Ом на крайних устройствах сети.
  • При отсутствии ответа проверьте настройки PH00, PH01 и адрес. Подключите GND — часто решает проблему "таймаута".
  • Не опрашивайте ПЧ чаще 50 мс – соблюдайте межкадровую паузу.
Чек-лист перед запуском по Modbus: ✔ Pb02=2 ✔ Pb01=5 ✔ PH00=1 (9600) ✔ PH01=3 (8-N-1) ✔ уникальный ID (PH02)
