Распиновка контроллера

Подробная информация о подключении контактов и разъемов контроллера "МОЙ ФОНТАН"

Изображение контроллера

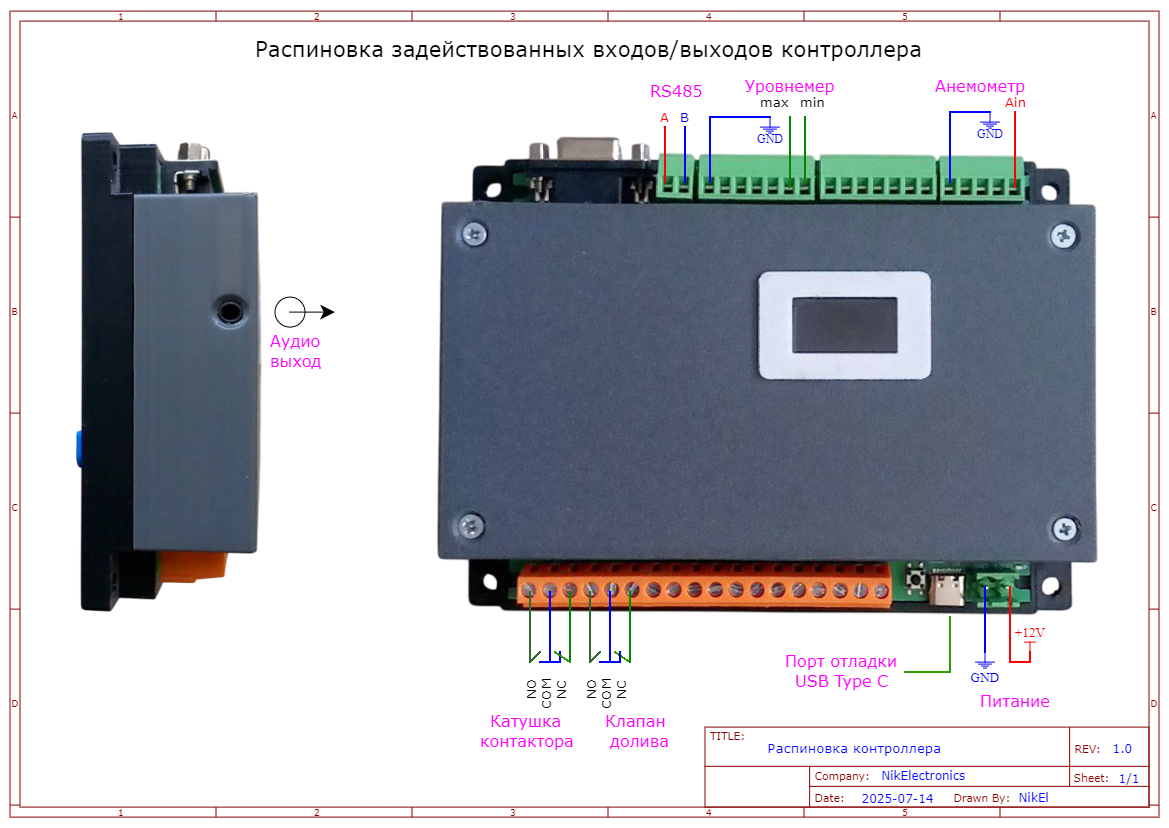

Рис. 1 - Распиновка и общий вид контроллера

Контакты подключения внешних устройств

  1. 1
    RS485 Контакты для подключения частотных преобразователей и модулей подсветки.
  2. 2
    Уровнемер Контакты подключения уровнемера (верхний и нижний уровень).
  3. 3
    Анемометр Контакты подключения датчика ветра.
  4. 4
    Катушка контактора Выходы реле для управления контактором включения.
  5. 5
    Клапан долива Выходы реле для управления клапаном долива воды.
  6. 6
    Питание Контакты подключения питания контроллера (НЕ НАРУШАТЬ ПОЛЯРНОСТЬ!)
  7. 7
    Порт отладки Порт для отладки в программе "Мой фонтан PC".
  8. 8
    Аудио выход Подключение активной аудио колонки.
ВНИМАНИЕ! При подключении питания категорически запрещается нарушать полярность! Неправильное подключение приведет к мгновенному выходу контроллера из строя и не подлежит гарантийному ремонту.
